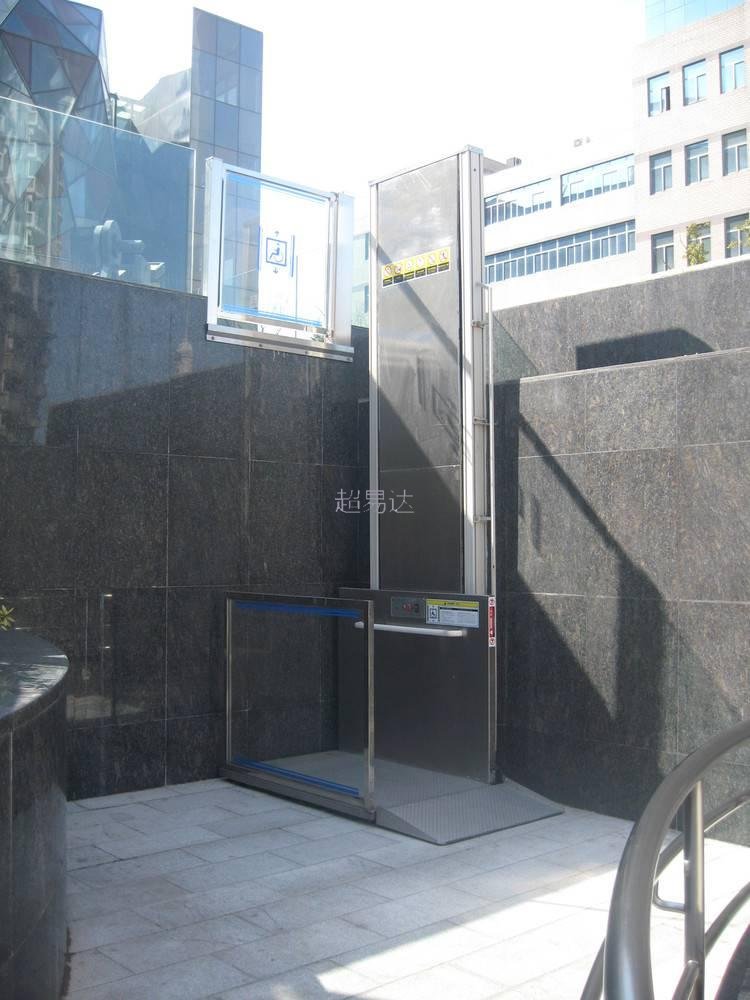

一、常用残疾人升降机的特点
残疾人升降机,是一般高层建筑输送人员及散碎材料的垂直运输设备。可实现物料的运输及高空作业,对于高层、超高层建筑施工担任着极其重要的任务。主要用于高层建筑建设。能广泛用于仓储、厂矿生产过程、市政工程等场合。残疾人升降机主要有常用的驱动缸倾斜及垂直布置两种结构形式。液压系统的普通管状液压阀泄漏量大,可靠性低。且低效率的液压系统故障能耗高,体型庞大,不易安装。
二、高工效、低能耗型的残疾人升降机技术方案
动筒连接,连接架交叉支撑约束旋转作动筒负荷升降过程中始终是沿其纵轴方向,并消除部分负荷;与塞阀设计的机械液压系统的安装可靠性的提高液压系统的污染,能力和效率,易于集装液压阀,减少空间占用;潜在能量的回收和再利用,降低能源消耗。
设计的技术方案:U形连接帧驱动缸用剪刀臂梁连接到侧面板的U形连接销转动连接梁肋骨之间的横向支持与驱动油缸两侧的球和插座连接;插装阀设计了一个可回收的引力势能,结构简单,功能齐全,改进的性能,效率高的液压系统。
三、高工效、低能耗型的残疾人升降机液压系统设计
系统采用蓄能器实现势能的回收和再利用;采用了两个并联的二级伸缩式单作用液压缸驱动剪叉臂和工作台的升降,采用二位三通阀控制液压缸的运动方向;采用机械连接保证两驱动液压缸实现同步运动;采用由限压式变量叶片泵和调速阀组成的容积-节流调速回路控制驱动液压缸的运动速度。
液压泵的输出压力由负载决定,溢流阀4是做系统安全阀用,泵的流量由液压缸的直径和运动速度要求确定,其余各液压元件的规格由其实际通过的流量和工作压力来确定。系统包括方向控制回路、速度控制回路、势能回收及再利用回路、压力保护回路,在紧急情况下,可实现工作台的快速下降。
四、高工效、低能耗型的残疾人升降机结构设计
残疾人升降机主要由底盘、剪叉臂、工作台、驱动缸及液压系统组成。该基地是由一个长方形的框架结构,上部焊接在滑轨及铰链销轴承,安装在行走轮和转向,两端安装四可以用来保证机器工作稳定伸缩腿,它们共同构成机器的底盘;表矩形框架结构在篱笆上焊接,下部两侧的焊接铰链销轴承和滑动导轨。
剪刀臂内前、后剪叉杆和梁焊接而成的矩形框架,外剪臂的单体结构,剪刀臂与矩形截面钢的理由,横截面尺寸可根据负荷要求,长度根据高度的要求确定;在同一层,横向剪叉臂转动连接到剪刀在中间,不同层削减两端的横臂铰接;两侧的剪刀臂上表的底部和底座的旋转和滑动连接。
工作台升降液压缸,液压缸,连接的U形框架驱动的剪刀臂,连接架一端与U形板焊接梁的内侧剪臂肋骨与旋转的引脚连接球和插座设置在交叉支撑焊接,驱动气缸活塞杆与底座的两端构成球关节之间的匹配高度限制转动连接,确保驱动油缸升降过程中始终处于垂直位置,使角色的外部负载在纵轴方向驱动气缸消除部分负荷,减少磨损的驱动器之间的汽缸相对运动部件,使用寿命。
U形连接根据小安装长度的驱动气缸确定帧的长度,使球接头与深度不小于球直径的一半,驱动气缸的U形连接架。
五、高工效、低能耗型的残疾人升降机实施方式
先将底座,内、外侧剪叉臂和升降台等结构件按设计要求组装成部件,再将行走车轮、转向装置和可伸缩底座支腿安装在底座下方,构成底盘;然后将底层剪叉臂的一侧和底座转动连接,另外一侧和底座滑动连接,再顺序安装其余各层剪叉臂,同层内、外侧剪叉臂和在中心转动联接成剪叉,异层两端分别铰接,工作台和上层剪叉臂的一侧转动连接,同另外一侧滑动连接。
将按配合要求加工好的连接球头分别焊装在液压缸活塞杆及缸底端部的平面上,再将其分别装入U形连接架横撑上的球窝中,构成球铰;然后将驱连接架的侧板同上、下相邻内侧剪叉臂的横梁间的连接筋板用销轴转动连接;液压缸的进出油管采用高压橡胶软管并安装在矩形空心剪叉杆的内部。
油箱用长、宽尺寸较大,高度较小的结构型式,将其安装在底座下方,气囊式蓄能器垂直安装在底座上方的中部,先将液压泵安装在机架上,再将机架固定在底座上,泵的电动机直接固定在底座上,驱动电机与液压泵用连轴器连接。将按专门设计要求制造的插装阀块体用螺栓固定在底座上表面的中部,再用油管将油箱、插装阀块体、液压泵、蓄能器和上下驱动缸和按说明书所示的位置关系进行连接;液压泵的启动开关和阀组的电磁控制开关安装在工作台表面的边缘处,使工作人员可自行控制升降和工作位置。
残疾人升降机样式丰富,不同样式的设备满足了客户的的不同需求,使用场地局限性也不断降低,根据近年来的销量来看,残疾人升降机逐渐渗透到生活的每个角落,成为人们的‘好帮手’。
一、适用范围:
残疾人升降机可用于工厂、码头、建筑、装修、物流、电力、交通,化工、酒店、体育馆、工矿、企业等的高空作业及维修。
残疾人升降机升降系统,是靠液压驱动,故被称作液压残疾人升降机。企业在选购液压残疾人升降机时,首先要对本企业的使用范围、工作频繁程度、利用率、额定起重量等因素进行综合考虑,选择适合本单位使用要求工作级别的升降机。
在工厂、自动仓库等物流系统中进行垂直输送时,残疾人升降机上往往还装有各种平面输送设备,作为不同高度输送线的连接装置。一般采用液压驱动,故称液压升降台。除作为不同高度的货物输送外,广泛应用于高空的安装、维修等功课。
